공용영역: | N | 성: | 여성 |
---|---|---|---|
구조: | 똑바른 180° | 거치: | PCB 설치를 위한 플랜지 |
도금하는: | 몸을 위해 도금되는 니켈 | 빈도: | DC 6GHz |
주문을 받아서 만들어지는 크기: | 주문을 받아서 만들어질 수 있습니다 | 임피던스: | 50 옴 |
소금 분무기 시험: | 몸을 위한 48 시간 | 수명주기: | 500의 cyles |
하이 라이트: | 동축 케이블 철사 연결관,rf 연결관 n 유형 |

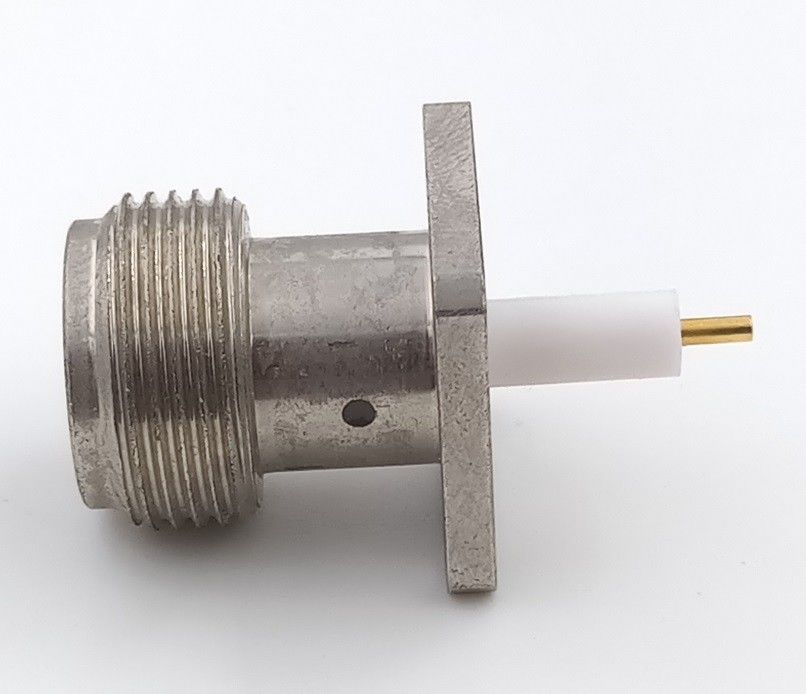

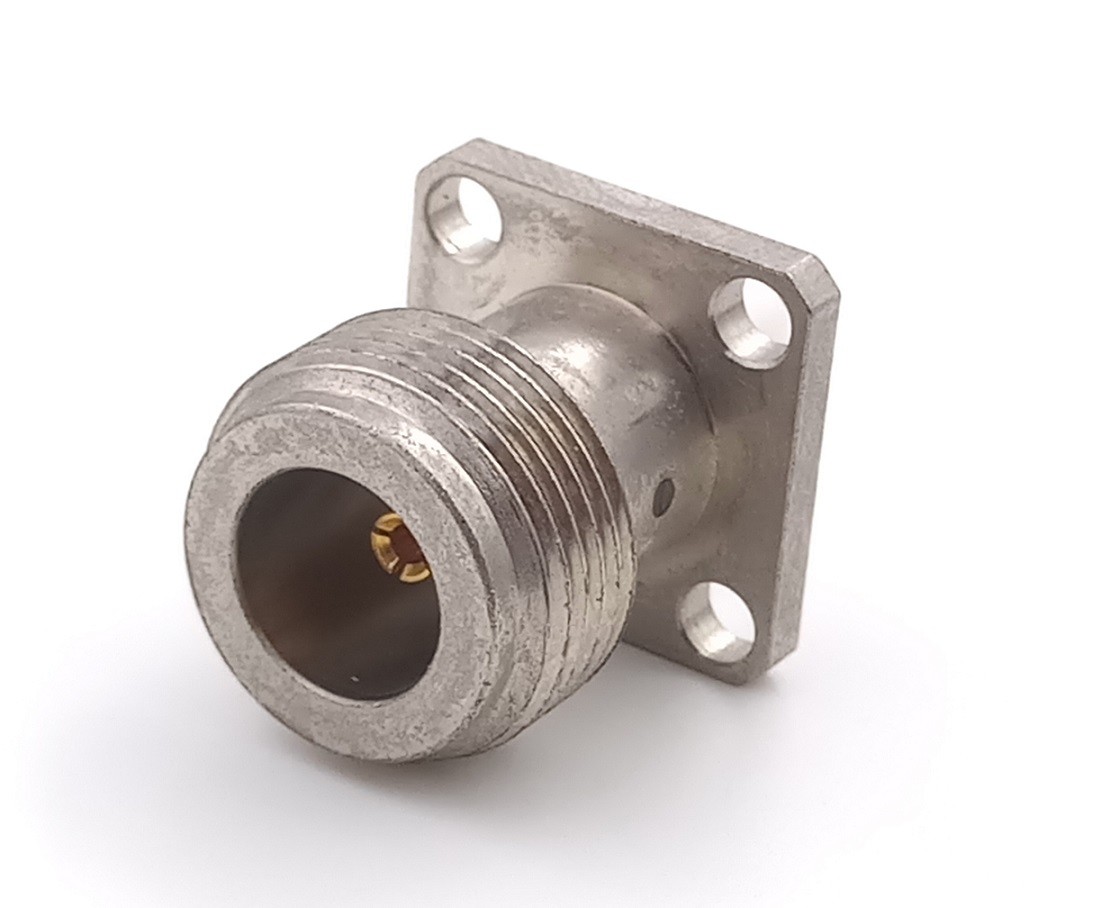

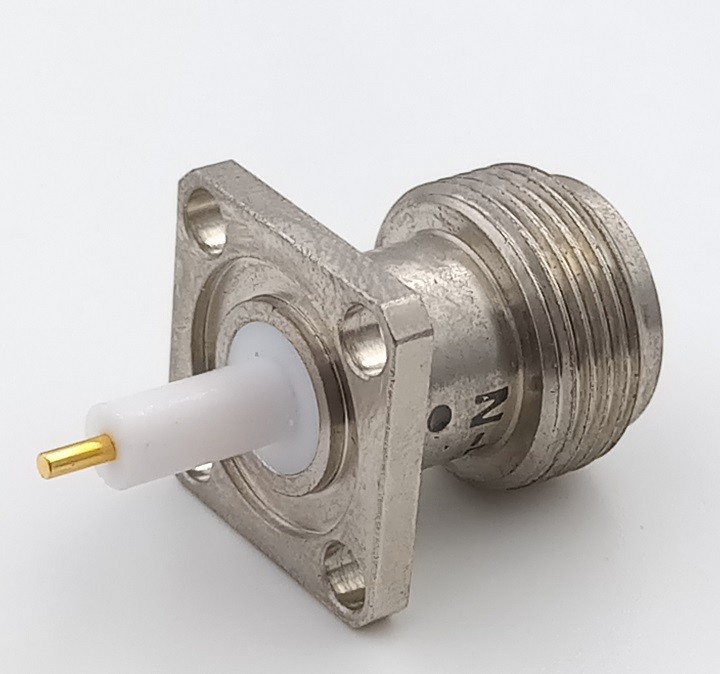

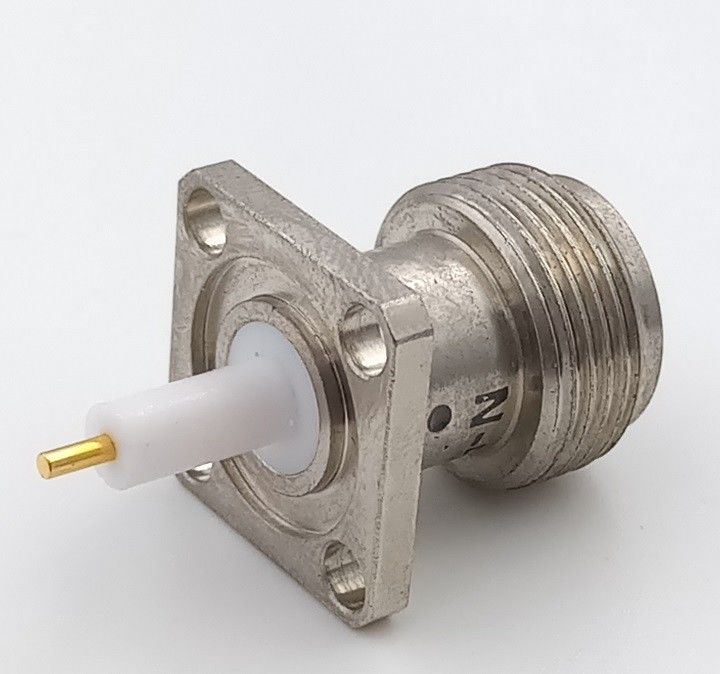

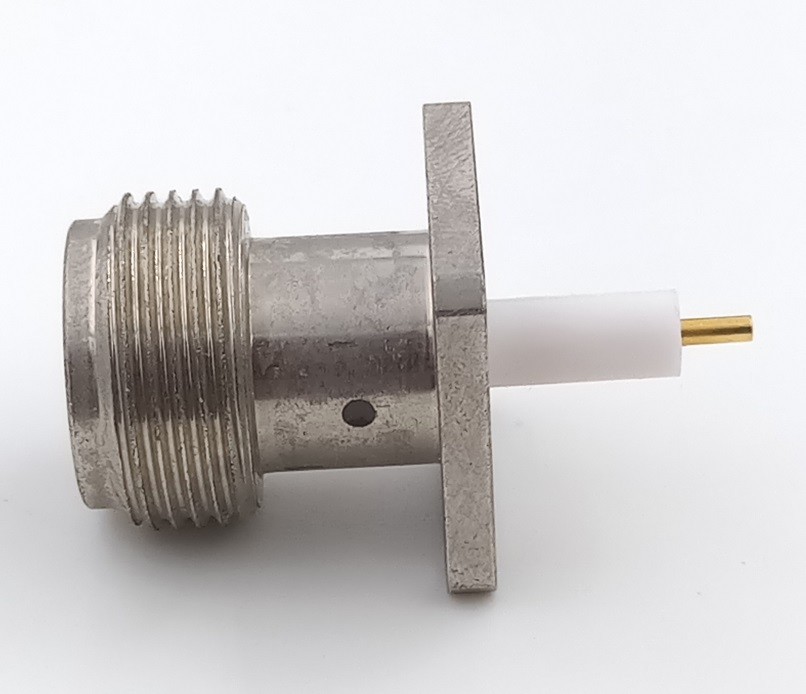

제품 이름: N 여성은 마이크로 줄무늬를 가진 PCB 설치를 위한 4개의 구멍 rf 동축 커넥터로 플랜지를 붙였습니다
제품 Descrption:
N 연결관은 정확하게 짝지어준다는 것을 보증하는 실을 꿴 연결 공용영역을 비치하고 있습니다. 그것은 50Ω 또는 75Ω에서 유효합니다 버전. 이러한 두 종류 버전에는 2가지의 유형이 짝지어주는 것을 허용하지 않는 미묘한 기계적인 다름이 있습니다. 연결관의 이 시리즈는 MIL-C-39012를 따릅니다. 표준 버전은 11 GHz까지 가동을 위해 지정됩니다. 연결관은 BNC 또는 TNC 연결관에 비교될 때 상대적으로 고성능을 저항할 수 있습니다. 그들은 방송과 통신 장비를 포함하여 많은 고주파 신청을 위해 이용됩니다.
일반적인 신청:
우리는 그의 기지국, 안테나가의 분야에서 인 고객을 위한 hugh volumn에서 생성하고 공급합니다 (옥외와 실내),
검사자 계기와 항공 신청을 위해 장치, 무선 통신망, 도파관 전송 sytem, 및 작은 quanttiy 방송하십시오.
Charaterisitcs:
공용영역 기준: N
유형: 연결관
성: 여성
임피던스: 50 옴
구조: 똑바로 180 °
설치 유형: PCB 설치를 위한 플랜지
물자 | ||
품목 | 물자 | 도금 |
중심 접촉 | 인광체 청동 | 금 |
몸 | 고급장교 | 니켈 |
절연체 | PTFE | N/A |
명세 | |
묘사 | 가치 |
빈도 | DC 11GHz |
임피던스 | 50 옴 |
VSWR | 1.3 |
절연 저항 | > 5000 M 옴 |
절연성 저항 전압 | 1500V |
중심 지휘자를 위한 접촉 저항 | < 0=""> |
외부 지휘자를 위한 접촉 저항 | < 0=""> |
수명주기 | 500의 cyles |
평가되는 온도 | -65 +125 C°에 C ° |
기능: 그것은 우수한 RF 신호 transmssion를 제공합니다, 이기 위하여 우수한 안정되어 있는 연결관 찬성되고 시장에 있는 케이블의 대부분을 사용할 수 있다는 것을 다른 산업에서 널리 이용됩니다.
(ODM OEM) 주문을 받아서 만들어진 설계 업무를 주십시오: 제품은 고객의 제품 사용법에 따라, 방법, 등을 거치하는 크기, 모양, 전기 성과를 포함하여 주문을 받아서 만들어질 수 있습니다. 우리의 현재 표준 제품이 당신의 수요를 완벽하게 적합하 할 수 있지 않는 경우에, 기술 지원을 위해 저희에게 연락하는 환영.
연구 및 개발 테스트 구석:
|
