| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Sinrui |
| 인증: | RoHS |
| 모델 번호: | 2.92-khd23 |
| 최소 주문 수량: | 500pcs |
| 가격: | USD 8.5 per pcs |
| 포장 세부 사항: | 수출 표준 패킹 |
| 배달 시간: | L/C, T/T |
| 지불 조건: | T/T |
| 공급 능력: | 28 일 당 10000 |
| 경기 공용영역: | 2.92mm | 종류: | 여성 |
|---|---|---|---|
| 구조: | 똑바로 구획에 | 도금하는: | 금 |
| 주파수: | DC 40GHz | 주문을 받아서 만들어지는 크기: | 표준 |
| 임피던스: | 50 옴 | 염수 분무 시험: | 48 시간 |
| 생활 주기: | 500의 cyles | ||
| 하이 라이트: | 동축 안테나 연결관,동축 케이블 철사 연결관 |
||

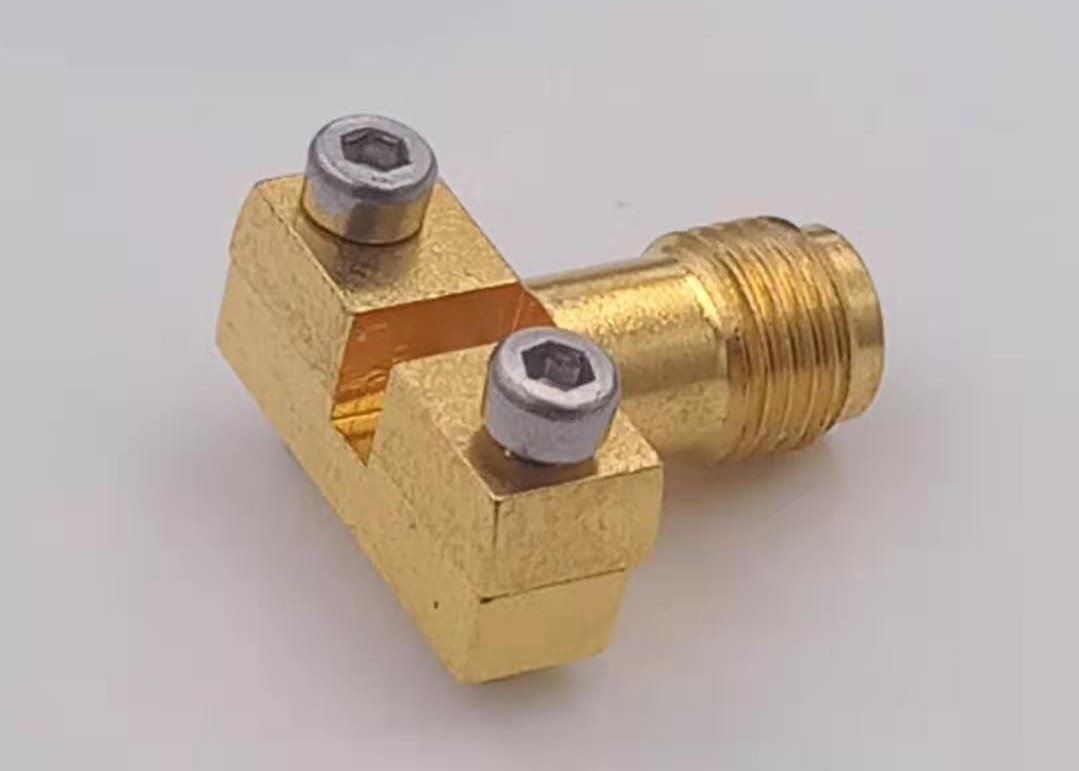

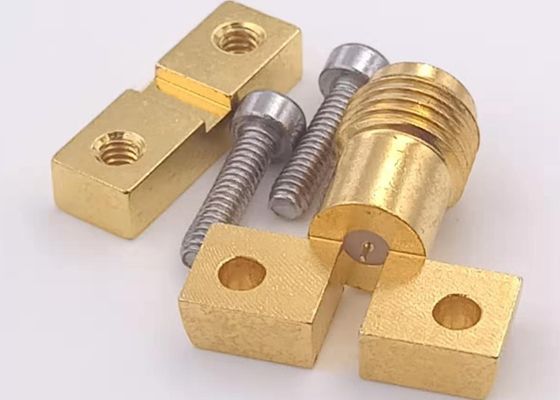

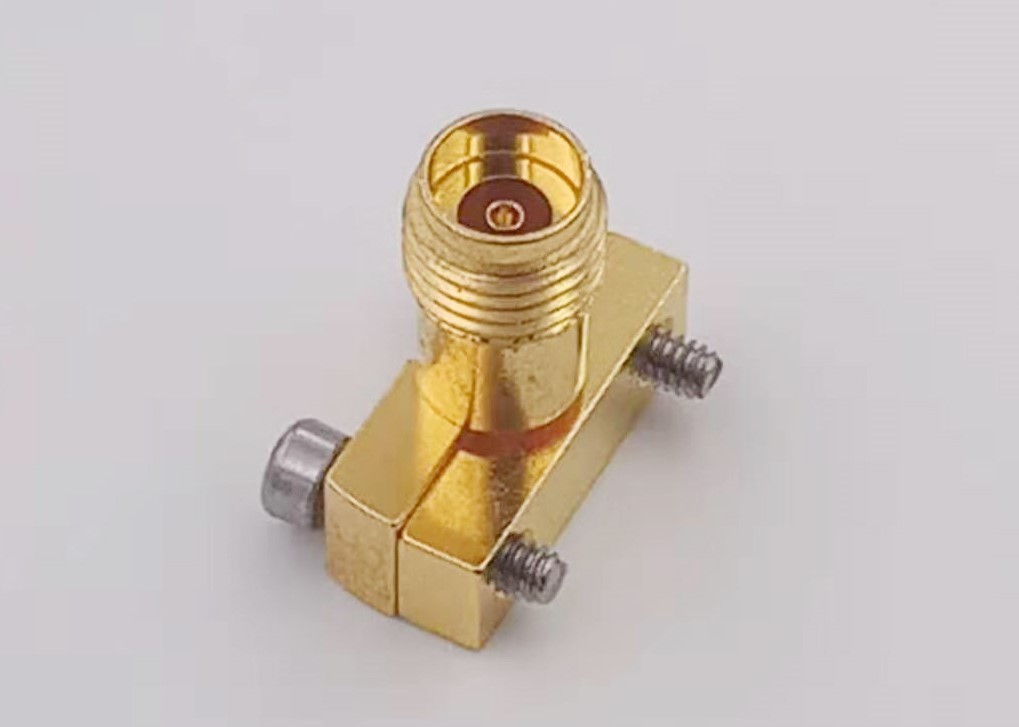

제품 이름:PCB 테스트용 블록으로 도금된 40GHz 2.92mm 암 엔드 런치 커넥터 금도금
제품 설명:
고성능 End Launch 커넥터는 고주파 신호가 최상층에 있는 단층 및 다층 인쇄 회로 기판에 대해 40GHz에 대한 낮은 VSWR, 모드 프리 광대역 응답을 제공하도록 설계되었습니다.
좁은 몸체 및 격벽 피드스루와 함께 수컷 및 암컷 옵션.견고하고 재사용 및 수리가 가능합니다.다중 발사 구성은 회로 레이아웃에 가장 적합한 일치를 제공합니다.마이크로스트립 및 접지된 동일 평면 도파관(GCPW) 설계에서 작동합니다.신호층 마이크로스트립 및 GCPW 테스트 보드 사용 가능.신호 트레이스에 핀을 납땜하는 것은 선택 사항입니다.
일반적인 응용 프로그램:
테스터기, 안테나, 밀리미터파 통신 및 고전력 응용, 레이더,위성 통신 및 d방어 시스템 및 항공 우주 프로그램.
인터페이스 표준:2.92mm
유형:종료 커넥터
성별: 여자
임피던스: 50옴
구조: 스트레이트 180°
장착 유형: 마이크로팁용 나사 클램프
| 재료 | ||
| 아이템 | 재료 | 도금 |
| 센터 연락처 | 브론 | 금 |
| 몸 | 놋쇠 | 금 |
| 절연체 | PEI / PTFE | 해당 없음 |
| 사양 | |
| 설명 | 값 |
| 빈도 | DC 40GHz |
| 임피던스 | 50옴 |
| VSWR | 1.4 |
| 절연 저항 | > 5000M 옴 |
| 유전체 내전압 | 750V |
| 중심 도체의 접촉 저항 | < 0.003옴 |
| 외부 도체의 접촉 저항 | < 0.002옴 |
| 라이프 사이클 | 500 사이클 |
| 정격 온도 | -65C° ~ +165°C |
군대, 시험기,위성통신장비 등
|
|
|
(ODM 및 OEM) 맞춤형 디자인 서비스 제공: 크기, 모양, 전기적 성능, 장착 방법 등 고객의 제품 용도에 따라 제품을 맞춤 제작할 수 있습니다. 현재 표준 제품이 귀하의 요구에 완벽하게 부합하지 않는 경우 기술 지원을 위해 당사에 문의하십시오.
